吊頂式空氣處理機組降噪設計案例-南京新街口金鷹A座

　　一、項目概況

　　1.總述

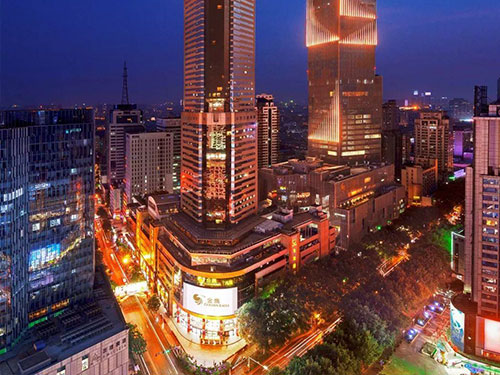

　　本項目位于南京市新街口金鷹A座商場1-7層，為避免各層內吊頂式空氣處理機組正常工作時所產生的噪聲對商場環境產生影響，需要對其產生的噪音進行治理，達到要求。

　　同時吊頂式空氣處理機組與管道之間的軟連接為薄弱點，需對其進行有效合理的降噪處理。

　　經過現場踏勘，充分了解業主需求，設備噪聲源與敏感點關系，設備運行條件需求，我們漢克斯隔音針對本項目降噪需求目標，進行科學、合理、經濟的方案設計。

　　1.2 現場概況

　　經我們漢克斯隔音技術人員現場踏勘了解，吊頂式空氣處理機組通過軟連接連接兩側消聲靜壓箱和消聲器，以及吊頂式空氣處理機組本體工作運行時產生的噪聲，因此對環境產生較大影響的噪聲源主要為吊頂式空氣處理機組本體產生的噪聲及軟連接處。

　　1.3 工程概況

　　為避免南京新街口A座吊頂式空氣處理機組噪聲對商場內環境產生影響，需對噪聲進行治理，達到噪聲要求標準。

　　針對現場噪聲源設備及合理成本條件下，吊頂式空氣處理機組上部安裝3mm阻尼隔聲墊、9mm阻尼隔聲板;側部安裝3mm阻尼隔音噴涂;下部安裝20mm低頻吸隔音棉、5mm減振墊(起到找平減振作用)、13mm復合阻尼隔聲板(三層結構復合)、2mm鍍鋅鋼板;軟連接處安裝吸隔聲維護結構，通過內外吸隔聲控制空氣處理機組噪聲。

　　二、噪聲控制目標

　　2.1 本項目降噪目標

　　安裝完降噪措施及甲方安裝完吸隔聲吊頂后，排除其他噪聲源干擾的條件下，現場暖通系統噪聲控制在50dB(A)。

　　2.2 本項目的施工目標

　　為避免南京新街口A座吊頂式空氣處理機組噪聲對商場內環境產生影響，需對噪聲進行治理，達到噪聲要求標準。

　　針對現場噪聲源設備及合理成本條件下，吊頂式空氣處理機組上部安裝3mm阻尼隔聲墊、9mm阻尼隔聲板;側部安裝3mm阻尼隔音噴涂;下部安裝20mm低頻吸隔音棉、5mm減振墊(起到找平減振作用)、13mm復合阻尼隔聲板(三層結構復合)、2mm鍍鋅鋼板;軟連接處安裝吸隔聲維護結構，通過內外吸隔聲控制空氣處理機組噪聲。

　　三、吊頂式空氣處理機組降噪措施

　　3.1 吊頂式空氣處理機組降噪措施

　　1、針對不同區域設計安裝不同降噪材料，上部區域降噪措施主要為：安裝3mm阻尼隔聲墊、9mm阻尼隔聲板;側面區域降噪措施主要為：安裝3mm阻尼隔音噴涂;下部區域降噪措施主要為：安裝20mm低頻吸隔音棉、5mm減振墊(起到找平減振作用)、13mm復合阻尼隔聲板(三層結構復合)、2mm鍍鋅鋼板。

　　3.2 軟連接處降噪措施

　　1、為有效控制吊頂式空氣處理機組與管道連接的軟連接處噪聲往外擴散，針對該處設計安裝吸隔聲維護結構，通過內外吸隔聲控制其噪聲。

　　2、吸隔聲維護結構采用輕鋼龍骨，外安裝18mm厚復合阻尼隔聲板，內部安裝吸聲材料，防止板間隙產生漏聲，做好密封處理。

　　四、 本工程的重點及難點

　　經過技術人員現場踏勘，本項目的實施及驗收存在以下重點及難點：

　　1、本項目現場降噪措施安裝需做到全封閉，材料間的連接及多層復合的連接，是施工過程中的一大重點;

　　2、由于吊頂式空氣處理機組前加消聲器、后加消聲靜壓箱為機電總包完成，是后續竣工效果驗收的一大難點;

　　3、因其需在吊頂上方進行降噪施工，施工空間狹窄，加大了施工難度，是施工過程中的一大難點;

　　4、現場降噪措施需甲方設備安裝后進行施工，施工工期緊張，是施工過程中的一大難點;
